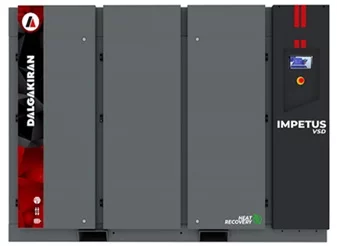

Винтовой компрессор Dalgakiran IMPETUS 160-13 VSD

Винтовой компрессор Dalgakiran IMPETUS 160-13 VSD производительностью 22140 л/мин, рабочим давлением в 13 атм и мощностью в 160 кВт. Работает от сети напряжением в 380 В. Оснащён частотным приводом. Тип привода – Прямой.

Dalgakiran Impetus – двухступенчатый винтовой компрессор с прямым приводом.

Работает от сети с напряжением 380 В. Соответствует всем требованиям безопасности и экологичности.

Особенности

• Высокая производительность
• Удобный сенсорный дисплей с возможностью изменения всех параметров компрессора
• Низкий уровень шума
• Установка компрессора не требует фундамента
• Удобство обслуживания и ремонта
• Универсальность

Диапазон характеристик

• Напряжение и частота: 400-460 В / 50-60 Гц
• Рабочее давление: 7.5-8.5-10-13 бар
• Система охлаждения: воздушное охлаждение (стандартное), водяное охлаждение (опция)
• Производительность: 13.5 – 62.3 м3/мин
• Диапазон мощности: 90-315 кВт

Двухступенчатое сжатие

Компрессорная головка

• Двухступенчатая компрессорная головка
• К.П.Д. выше стандартной конструкции до 10%
• Объем потока выше до 10% при одинаковой мощности вала
• Высокая эффективность и экологичность

Двухступенчатое сжатие

• При низком коэффициенте сжатия оно разделяется на две ступени.
• Снижен уровень внутренних утечек.
• Двухступенчатое сжатие уменьшает необходимое осевое усилие и силу тяги. Это позволяет добиться большего срока службы ротора.
• Производительность и надежность обеспечиваются роторами малой скорости.
• Низкий уровень шума благодаря низкой скорости роторов.

Промежуточное охлаждение

• Очень близко к изотермическому сжатию при двух ступенях
• В первой ступени воздух всасывается под атмосферным давлением и выводится в камеру с промежуточным давлением.
• Охлаждение между ступенями обеспечивается впрыском масла.
• Конечное давление достигается во второй ступени

Приводная система

• Уровень к.п.д. IE4
• Класс защиты
• Класс изоляции: F
• Экспл. коэффициент: 1.25
• 400 / 460В и 50- 60Гц
• Направляющая воронка
• Высокий к.п.д. при высоких и низких скоростях.

Схема впуска воздуха

Воздушный фильтр

• Спад давления на впуске: <2 мбар. Высокий к.п.д. на протяжении всего срока службы.
• При наличии G4 (предварительный фильтр) и F7 (фильтр тонкой очистки), пыль удаляется из элемента компрессора ( %99.9 - <3 μм)
• Легкость в обслуживании.

Регулятор впуска воздуха

• Чувствительное управление с помощью соленоидного клапана.
• Обеспечивает экономию энергии при оптимизированном давлении в системе.

Воздухозаборник

• К.п.д. использования энергии при впуске холодного воздуха непосредственно снаружи возрастает до 2%
• Высокий к.п.д. использования энергии при минимальном спаде давления на входе.
• Низкий уровень шума, обеспечиваемый акустическими конструкторскими решениями.

Система охлаждения

Охладители

• Непрерывная работа при температуре окружающей среды 45°C.
• Охладитель марки AKG.
• Эффективное охлаждение с низким обратным давлением.
• Легкое обслуживание.
• Увеличение температуры среды на выходе сжатого воздуха – не более чем на 10 °C.

Вентилятор

• Сбережение энергии благодаря радиальным вентиляторам с частотно-регулируемым приводом для моделей как с постоянной, так и частотнорегулируемой скоростью. Обеспечивается работа с оптимальной (85°C) температурой масла.
• Радиальные вентиляторы (1000 об/мин) – низкий уровень шума.
• Отдельное охлаждение для воздуха и масла. (Постоянное воздушное охлаждение)
• Эффективное охлаждение при оптимальном потреблении энергии вентилятором.
• Шкафной вытяжной вентилятор не предусмотрен.
• Внутренняя часть шкафа вентилируется радиальными вентиляторами, который охлаждает охладитель воздуха.
• Двигатели вентилятора IE3.

Система сепарации

• Встроенный сепаратор воды внутри компрессора во всей серии 90-315 кВт.
• Энергосбережение при оптимизированных потерях давления.
• Конденсат удаляется из линии сжатого воздуха при уровне к.п.д. 99,9%.
• Слив без потерь.

Сепаратор «воздух-масло»

• Увеличенная площадь поверхности с sepn-sep
• Количество масла на выходе сжатого воздуха: <3 мг/м3

Масляный фильтр

• Экологичный. Вынимается только фильтрующий элемент.
• Легкое обслуживание.

Система управления Logik 33S

• Соответствие стандартам EC и UL
• Класс защиты IP64
• Вводы и выводы для кабелей через панель клеммной коробки.
• Рабочая температура: 0 ° C (32 ° F) ÷ 55 ° C (131 ° F), относительная влажность 90%
• Функции включения / выключения, для управления частотно-регулируемым приводом
• 9 разных языков
• Экран на жидких кристаллах
• Пароли разных уровней
• Дистанционное включение / остановка
• Главный / Починенный или Работа по системе многих единиц (RS 485)
• Соединения Scada или Web Server (RS 485)

Электрический шкаф

• Вентиляция шкафа – Фильтр с вентиляторами.
• Впуск охлаждающего воздуха снизу, выпуск сверху.
• Привод: Danfoss
• Электрическое соединение нижнего или верхнего уровня, на выбор.
• Отдельный шкаф управления для защиты от тепла, испускаемого компрессором.
• Максимальная производительность и длительный срок службы.
• Термомагнитный расцепитель.

Экономия электроэнергии с регенерацией тепла

• При использовании тепла нагретой воды можно сэкономить общее энергопотребление примерно на 80%.
• Горячая вода находится внутри компрессора, под системой охлаждения.
• Температура используемой горячей воды – до 70 градусов.
• Когда теплообменник накапливает значительное количество тепловой энергии, система управления обеспечивает экономию энергии, запуская радиальные вентиляторы на малых скоростях, чтобы компрессор работал при оптимальной температуре масла.

Уровень шума и вибрации

• Конкурентные акустические характеристики в сравнении с многими другими конкурентами по уровню шума. Уровни звука 75-80 дБА для серии 90-315 кВт.
• Измерения уровня вибрации в 35 критических точках на компрессорной головке, двигателе, конусе раструба и муфте в приводной системе показали соответствие стандарту ISO 10816-3.

Улучшенное КПД

• +%7 за счет двухступенчатой компрессорной головки
• +%2 за счет помещения впуска охлаждающего воздуха
• +%0,7 за счет двигателя IE4
• +%0,8 за счет минимизации спада давления
• +%0,5 за счет оптимизации спада давления на впуске
• +%0,5 за счет оптимизированной системы охлаждения
• Повышение к.п.д. использования энергии до %11,5 в сравнении со стандартными одноступенчатыми компрессорами.
• Эффективность применения при низких и постоянных рабочих температурах благодаря вентиляторам с частотно-регулируемым приводом.
